益田赤十字病院様目的：機械室内の省スペース化・省メンテナンス化
|
新病院計画に伴い、給湯システムを検討。
従来の貯湯槽方式にて計画が進んでいたが施工面、運用面から改善が可能な別のシステムについても検討。
|
プレート式蒸気温水製造ユニットEasiheat™を2台設置。 |
 |
| 施工時の工数削減および省スペース化、運用時の省メンテナンスを実現。 ピーク負荷にも安定した給湯を実現。 |
 |
 |
□計測データ 計測：2023年8月6日 給湯使用先：一般給湯、浴室、シャワー、厨房 納入型式：EH350P型（350ｋW）2台 |
|
|
|
|
|
|

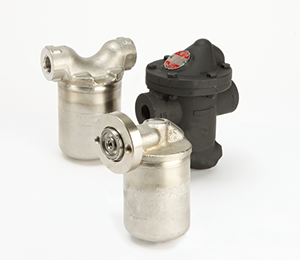

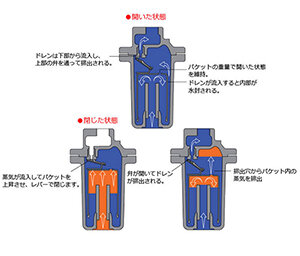

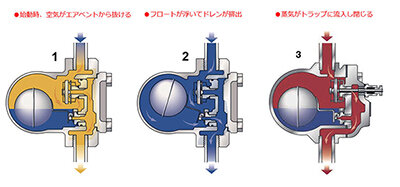

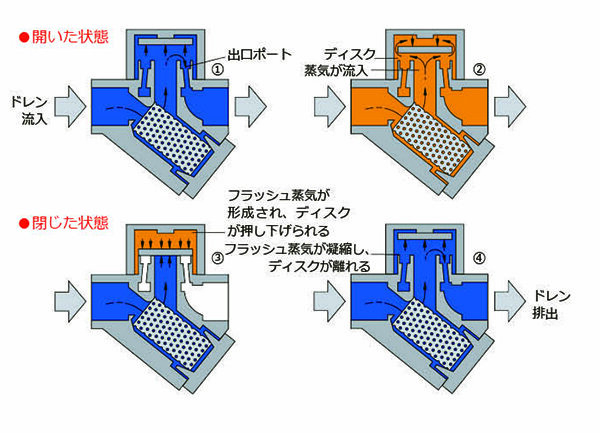

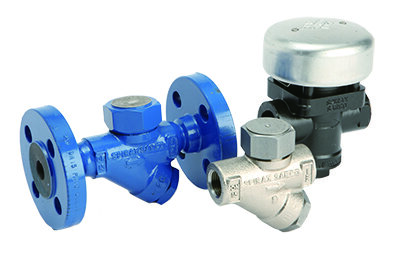

| スチームトラップは効果的で効率的な蒸気システムの基本です。スパイラックス・サーコの訓練されたエンジニアならスチームトラップの正常・不良を的確に判定し不具合や要改善箇所も診断報告できます。 |  |
| 症状 | その影響 |
| 蒸気品質の低下 | 生産プロセスの効果が低い 製品が要求水準に達しない |
| 汚染につながる腐食の可能性 | 製品の品質とプロセス効率の低下のリスク |
| 浸食/腐食 | メンテナンスコストの増加 プロセスのダウンタイム増加 |
| ウォーターハンマー | メンテナンスの増加 健康と安全の問題 |
| 潜在的な微生物の増殖 | 製品が要求水準に達しない プロセスが停止 |
| 症状 | その影響 |
| 蒸気が大気に放出 | 燃料費、炭素排出量、水の消費量の増加 これらにより運用コストの増加/利益の減少 |
| ウォーターハンマー | メンテナンスの増加 健康と安全の問題 |
|

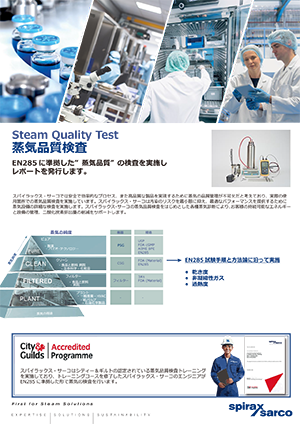

SQT:Steam Quality Testing 専用のキットを用いてEN285に準拠した"蒸気の質"のテストを行い、レポート |
 |
|
乳業会社/日本目的：ドレンの潜在的汚染リストの軽減
|
 |
|
乳業のお客様はドレンの復水を行っていなかったため、エネルギーと水の損失が発生していた。 またCIP（Clean-In-Place：定置洗浄)の熱交換器が故障した場合に復水システムに二次汚染のリスクがあることも懸案となっていた。 |
| 熱交換器の故障は疲労、クラック、腐食、ガスケット摩耗など多様な形で発生します。これは特にCIPアプリケーションに大きく関与するおそれがあり、小さな欠陥が長期にわたり検知されなかった結果、蒸気と復水システムにCIPの二次汚染が発生することがあります。この汚染はボイラや蒸気システムの損傷の原因となるだけでなくUHT十乳など蒸気が直接触れるプロセスの場合にはプロセス汚染に発展する恐れもあります。 |
|
- CCD（Condensate Contamination Detection：ドレン汚染検知）システムの設置 |
|
|
CCDシステムは復水の伝導度を監視し、万一、汚染が検知された場合には3方弁に信号を送出して汚染したドレンを排出します。またCCDシステムに加え２つのポンプパッケージも設置しました。これによりお客様はドレンを捨てるのではなく、ボイラの給水タンクに戻せるようになりました。このシステムには濁度測定センサも組み込みました。 |
|
- 回収したドレン：980kg/h - 回収した熱：328,630 kJ/h - ボイラ給水温度が14.3℃上昇 - 熱量費の年間削減額：222万円 - 投資費用回収期間：18か月 （数値には節水の効果および排水処理のコスト削減は含まれていません） |
|
導電性ドレン汚染検出（CCD） の場合はCP10 型導電性プローブとBCR3150 型コントローラーを選択します。ボイラーに戻されるドレンの導電率を監視および表示する制御システムは汚染されたドレンを排水します。蒸気はエネルギーを伝達する非常に効率的な方法であり、多くの産業プロセスに使用されます。蒸気の熱をプロセスに使用した後、残った高温ドレンは可能な限りボイラー給水タンクに戻す必要があります。
- 節水 |
|
|
|
ドレンが少量であってもきれいであることを確認することが不可欠です。汚染の原因は泡立ち、スケーリング、または腐食を引き起こす可能性があります。継続的なドレン汚染モニタリングは、ボイラーを保護し製品の品質を確保しエネルギーと水の節約を最大化することができます。 CCD システムは次のもので構成されています。 |
||
|
-S20 型センサーチャンバー |
|
|
主な特徴︓
• ボイラーの損傷と製品の汚染を回避します。
• 25° C で1 μ S/ cm までの導電率を感知できます。
• 精度を高めるための凝縮温度補償。
• 絶縁された4 ～ 20mA 出力。
• 用途の広い取り付けオプション︓パネルアダプター付きのDIN レール。
|
|
スパイラックス・サーコの高精度流量計は、従来の流量計に比べ格段に幅広い測定範囲と精度を保証。単なる流量検出だけでなく、不具合監視センサーとして蒸気システム及び設備機器の管理にも広く使用されています。正確な原単位管理と省エネ実施ツールとして、"使途不明" 蒸気ゼロを実現します。
使途不明蒸気の比率は総発生蒸気全体の20％～ 30％あり、使途不明蒸気はトラップの洩れ、バルブ漏れ、放熱が主な要因です。
① 蒸気流体の特性を正確にカバーできる、高精度流量計の設置が必要
② 現状を正確に把握し、省エネ目標値を設定
③ 省エネ目標検証ツール
|
こちらのブログも ぜひご覧ください |
|
|
■蒸気を正確に計測できない理由 |
|
|
①運転中常に圧力が変動している
|
 |
| 0.8MPaGから0.7MPagに圧力が低下すると体積は11.6％増加する。 | |
■高精度蒸気流量計の採用をお勧めします！ |
||
|
①他の流量計では計測できない範囲（下記グラフ黄色部分）を計測＝使途不明蒸気の把握が可能となります 負荷変動、バッチプロセスのあるラインに対して特に有効です ②レンジが広いため、計測上限に合わせて選定が可能になります（下限測定のための親子設置が不要。2台⇒１台に） ③計測誤差が少ない ④測定部前後の必要直管距離が少ない。上流6D、下流3D ⑤低流速蒸気でも計測可能 |
||
|
|
■プロセスの生産性、効率性、持続可能性を高めるスパイラックス・サーコの流量計 |
| プロセスの完全な制御は精密に測定することから始まります |
|
|
トータルサポート：プロセス監査からプログラムの最適化まで困難な流動媒体の正確な測定は多くの場合、複雑で正しく行うのが困難であることは間違いありません。しかし50 年以上の流量計の経験によりお客様が成功するために必要なリソースを正確に知っています。 最寄りのスパイラックス・サーコに流量をどの程度正確に測定できるかについてご相談ください |
・ 1.2 ｍ２
・ 法定検査不要
・ 放熱ロス小
・90℃温水もワンタッチで供給可能
・ ± 1℃の高い制御性
EasiHeatはプレート式蒸気温水製造ユニットであり、安全で正確な温水を提供し、正確な温度制御が必要なプロセスアプリケーションで使用できます。
Case Study |
|
学校給食 貯湯槽から更新 |
|
|
Before ・貯湯タンクを使用していた  |
After ・EasiHeat に更新した  |
加工肉工場 ミキシングバルブの問題解消 |
|
|
Before ・ミキシングバルブが工場内に約40 か所設置してありその半数が壊れて使用できない状況だった |
After ・ EasiHeat を採用。工場内に温水循環システムを構築
|
食肉工場 直接蒸気加熱からの更新 |
|
|
Before ・直接蒸気加熱の開放型貯湯タンクを使用していた ( 豚、牛ライン殺菌用） |
After ・ EasiHeat に更新
|
コンビニベンダー プロセス時間の短縮 |
|
|
Before ・仕込み用の装置に30 ～ 40℃の温水を供給して蒸気で加熱していた |
After ・ EasiHeat を新たに追加導入
|
このようなお困りごとはありませんか？ |
|
|
・よくハンチングしている |
 |
これらのお困り事は制御弁の再選定で解決できるかもしれません |
 |
 |
 |
 |
詳しく話を聞きたい等ありましたらお気軽にお問い合わせください。お問い合わせはこちらよりお願いいたします。
【Entryコース】2024年6月3日（月）13：00～17：00
【SCLコース】未定
※有料での開催となります。詳細は下記案内をご覧ください。
↓クリックするとPDFが開きます。
Entryコース 5千円+税/人
SCLコース 2万円+税/人
※テキスト代、昼食代（SCLコースのみ）が含まれます。
スパイラックス・サーコ 幕張事務所 千葉県千葉市美浜区浜⽥2-37
| 周辺図 | 拡大図 |
 |
 |
JR京葉線・海浜幕張駅より バス5分 運転免許センターバス停下車 バス停より徒歩5分
JR総武線・幕張本郷駅より バス10分 運転免許センターバス停下車 バス停より徒歩7分
セミナー施設の御案内_スパイラックス・サーコ_JPL-22-010.pdf
受講コース、受講日が決まりましたら下記申込用紙にご記入の上、メール送信またはFAXください。
担当営業経由でのお申し込みも可能です。Infojp@spiraxsarco.com
幕張までお越しが難しい方へ、オンラインにてビデオ視聴での受講も可能です。
詳細はこちらをご覧ください。
スパイラックス・サーコは感染症に関して下記の通り対応いたします。
1）小規模人数での開催
通常、54名まで着席可能ですが、定員を30名までといたします。
2）ソーシャル・ディスタンスの確保
空間を開けてのお席を用意いたします。
3）体温チェック
37.5℃を越えた場合には、申し訳ありませんが受講いただけません。別日程にて参加いただくか、ご返金の対応をさせていただきます。
4）建物入口、セミナー会場入口にアルコール消毒液を設置
ご受講の皆様には、「手洗い」や「手指の消毒」などの感染症予防対策へのご協力をお願い致します。
5) セミナールーム・ドアノブ・机・洗面所の消毒徹底
6）ウイルス対策として換気の実施
感染予防対策として、マスクの着用を推奨しております。 マスクにつきましては可能な限り受講の皆様でのご用意をお願いします。 安心してセミナーにご参加いただくため、何卒ご理解を賜りますよう、お願い申しあげます。
※最少催行人員は5名となっております。
※企業様個別のプライベートセミナーはオンライン・来社型セミナーともに実施可能ですので、ご希望ありましたら連絡をお願いいたします。
※プライベートセミナーの定員に関しましては、ご相談によって決定させていただきます。
※特定産業向けに開催してきましたWebinarは今年も引き続き開催しております。
過去のオンラインセミナーはこちらをご覧ください。
過去のWebinar閲覧希望やこんな内容のWebinarがあれば案内が欲しい等ございましたら下記まで連絡をお願いいたします。
▶メーカーが日本ではないためどこに問い合わせたらよいかわからない。
▶付き合いのある代理店に問い合わせたが取り扱いがない。
▶プラントメーカーまたは販売代理店へ直接問い合わせたが回答が遅い。
▶規格の詳細がいまいちわからない。
▶納期に時間がかかる。
▶内部部品やガスケットだけでよいのに送料が高額。
▶JIS規格の機器に交換を検討するがフランジ規格が異なるため面間が合わず工事が必要。
などのお声を聴きます。
◎スパイラックス・サーコはイギリスやアメリカにも工場があり、DIN規格（PN）やASMEなど様々な海外規格に対応可能です。
◎日本対応なので通常製品と同じように問合せができストレスフリー。
◎内部部品は日本国内標準在庫。*１
◎メンテナンス可能。
◎他社の制御弁でもDIN規格であれば同面間のため工事なく置換が可能。*２

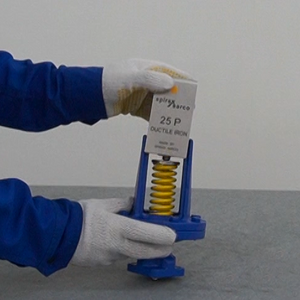

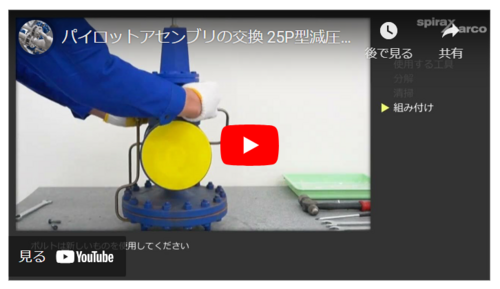

メンテナンス方法については詳しくはこちらのビデオをご覧ください。（英語のみ）
|
化学会社/日本アプリケーション：リボイラー目的：低圧蒸気の余剰を利用したい
|
発電を行っているため単価の安い低圧蒸気が余剰になっていた。
|
- サーモコンプレッサーをユニットで導入 |
|
|
|
 |
|
リボイラへの供給蒸気は0.3MPaGからの供給蒸気を優先させ不足分のみ1.0MPaGもしくは2.5MPaGより供給。 1.0MPaG、2.5MPaGラインの蒸気量削減。 |
|
 |
|
下図はクリックで拡大します。
 |
圧力は高いところから低いところに流れます。ですので低圧蒸気が高圧蒸気に流れ込むということは通常起きません。つまり低圧 |
| そこでサーモコンプレッサーは"ベンチュリ効果"を利用します。ベンチュリ効果とは、流体の流速が速くなると圧力が下がるという効果です。 つまり高圧蒸気を高速で流すことによって瞬間的に低圧蒸気より圧力を低くし、高圧蒸気に低圧蒸気を引き込みます。ここで二つの流体が混合した状態で流速が遅くなることによって中圧蒸気を供給することができるのです。 |
 |
無駄を減らして利益を増やすサーモコンプレッサーは低圧の蒸気をより高い圧力に昇圧させることによって、利用先のない低圧余剰蒸気の有効活用を可能にする省エネ装置です。 |
 |
- 高所への設置を可能にするシンプルでコンパクトデザイン＆軽量
- 低導入コスト＆低運用コスト
- 最小限のメンテナンス：可動部や回転部がないため、最小限の保守で運用可能。離れた場所やアクセスできない場所に設置可能
- 専門家によるメンテナンスが不要
- 防爆域での使用が可能
- エネルギーの損失なしに再循環が可能
スパイラックス・サーコのサーモコンプレッサーは、一品一品用途に応じてお客様の仕様に合わせて設計および製造されており、最適なパフォーマンスと投資収益率を実現します。
ぜひご相談ください！
|
|
|
|
|
|
 |
2023年9月に開催しましたケミカル業界向け 使いづらい低圧蒸気を使いやすい中圧蒸気に のWebinarです。興味がございましたらぜひお問い合わせください！工場でよくみる゛湯気" はエネルギーですが使い道が見つけられずに仕方なく捨てられているケースが多くあります。 |
