廃フラッシュ蒸気回収で約400万/年削減

乳業会社/日本

目的：

省エネ

ソリューション：

ヒーター負荷バランスやフラッシュ蒸気回収システムを設計・提案

成果：

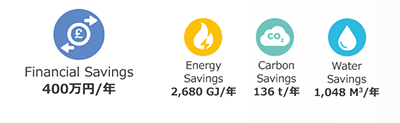

約400万円/年（9.2％）の省エネを実現

ドレンは予熱器を経てドレンタンクに回収されていたが、フラッシュ蒸気が大量に発生していた。

ボイラ給水はすでに他の熱回収により80℃まで加熱されていたため、予熱コイルでエネルギーを使い切る必要があった。

- ヒーター負荷バランスやフラッシュ蒸気回収システムを設計・提案

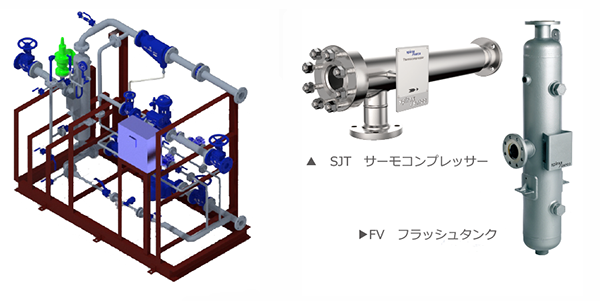

- 予熱コイルにSJTを使用したフラッシュ蒸気回収

- 装置で使用する蒸気量を274kg/h削減し、約400万（約9.2%）の省エネを実現

- 環境目標達成をサポート

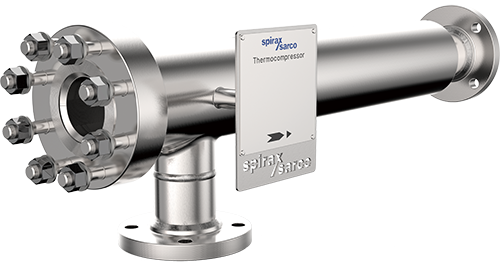

サーモコンプレッサーは低圧の蒸気をより高い圧力に昇圧させることによって、利用先のない低圧余剰蒸気の有効活用を可能にする省エネ装置で、エゼクターやスチームコンプレッサーとも呼ばれる機器です。

サーモコンプレッサーは高圧蒸気を中圧蒸気にラインに流すことによって、低圧蒸気を吸入し中圧蒸気に再圧縮するシステムです。

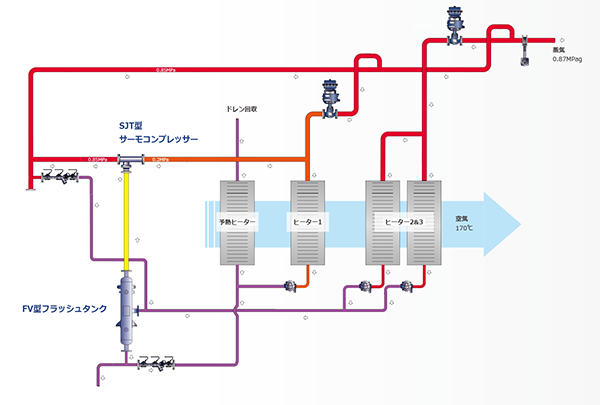

多段ヒーターでは低温予熱、中温加熱、高温加熱と切り分けて熱エネルギーの利用を最大化させます。

●高温加熱は既存通りの高い圧力で、最終温度を担保させます。
●中温加熱では高温加熱のドレンをフラッシュさせたうえで、サーモコンプレッサーを利用し低圧蒸気として再利用します。
●低温予熱はドレンがもっている温水のエネルギーを予熱として利用することになります。
3段階での熱利用をすることによって、廃温水の温度を100℃以下に低減させることができ、同じ1kgの蒸気でもより多くのエネルギーを活用することができます。

お客様の状況に合わせて最適な廃蒸気回収をご提案致します！

上部にある（お問い合わせ）ボタンよりぜひお問い合わせください。
