フラッシュ蒸気回収で年間14,500￡節約

🏢 対象設備

• ●Noble's Hospitalはイギリスの王室属領のマン島にある公立の総合病院で病床数は約300床です。

　課題と背景

Noble's Hospitalのランドリーでは、洗濯・乾燥・アイロン工程に蒸気を使用。
従来は蒸気システムからのドレンを可能な限り再利用し、3基のボイラに供給する水を予熱していたが、高圧の蒸気配管から大気圧のドレン回収に移る際に、熱エネルギーの一部がフラッシュ蒸気として失われていました。このフラッシュ蒸気は目に見える蒸気の噴出となり、エネルギー損失だけでなく、環境にも悪影響を与えていました。
またボイラ給水温度を高くしすぎると、ポンプ内でキャビテーション（気泡による損傷）が発生するため、温度は85〜95℃に制限されていましたが、それでもポンプの摩耗が早く、メンテナンスコストがかさんでいました。

達成条件

• ●熱エネルギーの回収
• ●フラッシュ蒸気の噴出を削減
• ●メンテナンスコスト削減

提案概要

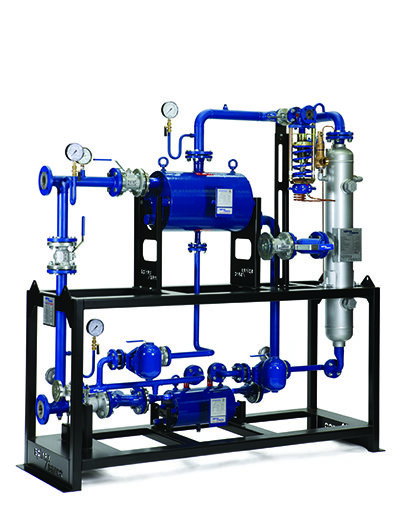

FREMEシステム（Flash Recovery Energy ManagementEquipment) system:

フラッシュ蒸気エネルギーマネジメント設備の導入

戻ってきたドレンをフラッシュ蒸気分離容器に通し、分離された蒸気と液体をそれぞれ専用のプレート式熱交換器に通して、ボイラ給水を加熱します。
この加熱はボイラ給水ポンプの「下流側（高圧側）」で行われるため、100℃以上に加熱しても沸騰せず、キャビテーションの問題が発生しません。

成果

• ・年間14,500ポンド以上のコスト削減（燃料、水、薬品）

  ・CO₂排出量を20年間で1,750トン以上削減

  ・ボイラー給水ポンプの摩耗軽減とメンテナンス費用の削減

  ・エネルギーと水のリサイクルによる環境負荷の低減

Noble's Hospitalのランドリー部門では、キャビテーション（気泡による損傷）を引き起こすことなく、ボイラー給水の温度を120℃、さらには125℃まで引き上げることが可能になりました。その結果、年間約12,000ポンドの燃料費削減につながりました。さらに、原水によるボイラーの補給量を減らすことで、2,500ポンド以上の追加節約も実現しています。

これらはプロジェクトの恩恵の一部にすぎません。従来のシステムでは、3基のボイラーそれぞれに2台の給水ポンプ（1台稼働、1台待機）が設置されており、3基すべてのボイラーが稼働する際には3台のポンプが同時に動作していました。
新しい構成では、ポンプの総数を3台に削減し、必要に応じて3基のボイラーに柔軟に対応できるようになりました。
主ポンプには可変速ドライブが搭載されており、ボイラーの需要に応じて水の流量を調整できるため、1台のポンプで2基のボイラーに給水したり、2台のポンプで3基のボイラーに対応することも可能です。
これにより、電力消費が削減され、メンテナンスが必要なポンプの数も減少しました。
「3台のボイラー給水ポンプを撤去したことで、将来的なメンテナンス費用や設備更新コストが大幅に削減され、必要に応じて他の部門で代替ポンプとして活用できるようになりました」とRadcliffe氏は確認しています。
このNoble's Hospitalのプロジェクトは、過去数年間にマン島保健省がHealth Estates Services Directorateの指導のもとで実施した数々の省エネ施策のひとつです。
これらの取り組みにより、2012年のRoyal Manx Agricultural ShowのEnergy Expoにて特別なエネルギー賞を受賞しました。

"FREMEシステムの導入により、部門ではエネルギー価格の高騰による影響を軽減し、病院のランドリーサービスを可能な限りコスト効率の高いものに保つことができました。

このプロジェクトの基本的な成果は、水の再利用とエネルギーの再利用であり、ランドリーシステムの省エネルギー化を実現しています。また、化学薬品の使用量を大幅に削減することで、環境への影響も軽減しています。"

施設技術担当官のGary Radcliffe氏
